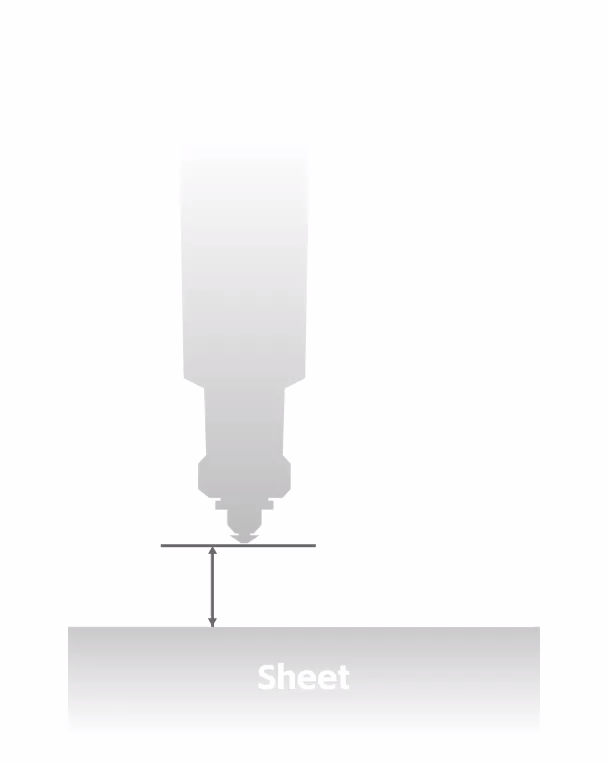

प्रसंस्करण की प्रक्रिया में, स्थिर कटिंग सुनिश्चित करने के लिए, हम आशा करते हैं कि नोजल और प्लेट के बीच की दूरी स्थिर रहे।
तो सिस्टम प्लेट और कटिंग हेड के बीच सापेक्ष दूरी कैसे निर्धारित करता है?
आमतौर पर, कटिंग हेड का आधार एक कैपेसिटिव सेंसर शामिल करता है। जब नोजल और वर्कपीस के बीच की दूरी बदलती है, तो कैपेसिटेंस मूल्य भी भिन्न होता है।
कैलिब्रेशन प्रक्रिया में, कटिंग हेड पहले प्लेट की जांच करता है, ऊंचाई को 0 के रूप में चिह्नित किया जाता है, फिर यांत्रिक संचरण दूरी के आधार पर संबंधित कैपेसिटेंस मूल्य रिकॉर्ड करने के लिए ऊपर की ओर बढ़ता है, एक कैपेसिटेंस-ऊंचाई वक्र बनाता है। वास्तविक प्रसंस्करण में, वास्तविक समय कैपेसिटेंस मूल्य का उपयोग करके वर्तमान ऊंचाई की गणना की जा सकती है।
नोजल, सिरेमिक रिंग और एम्पलीफायर के प्रत्येक प्रतिस्थापन के बाद कैपेसिटेंस रीडिंग अलग होती है, इसलिए कटिंग से पहले पुन: कैलिब्रेट करना आवश्यक है।
सुपर कंट्रोल सिस्टम में कैपेसिटर कैलिब्रेशन सीधी है। पहले, कटिंग हेड को शीट मेटल सतह पर स्थित करें, फिर CNC मेनू बार में कैलिब्रेशन बटन पर क्लिक करें, कैपेसिटर कैलिब्रेशन चुनें, और बटन पर क्लिक करें। सिस्टम स्वचालित रूप से कैलिब्रेशन पूर्ण कर देगा।
