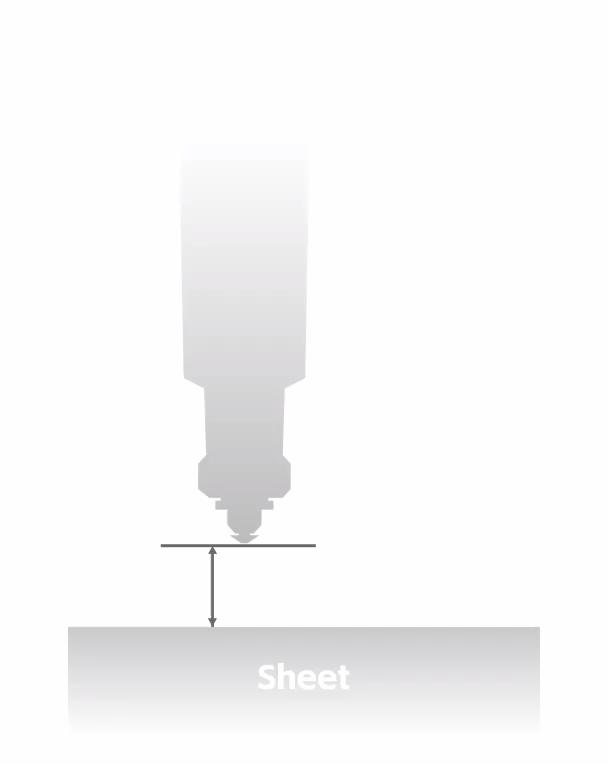

W procesie obróbki, aby zapewnić stabilne cięcie, chcemy utrzymać stałą odległość między dyszą a płytą.
Jak więc system określa względną odległość między płytą a głowicą tnącą?
Zazwyczaj podstawa głowicy tnącej zawiera czujnik pojemnościowy. Gdy zmienia się odległość między dyszą a obrabianym przedmiotem, zmienia się również wartość pojemności.
W procesie kalibracji głowica tnąca najpierw bada płytę, przy czym wysokość jest oznaczona jako 0, następnie przesuwa się w górę, aby zarejestrować odpowiednią wartość pojemności na podstawie mechanicznej odległości transmisji, tworząc krzywą pojemność-wysokość. W rzeczywistej obróbce aktualna wysokość może być obliczona przy użyciu wartości pojemności w czasie rzeczywistym.
Odczyt pojemności jest inny po każdej wymianie dyszy, pierścienia ceramicznego i wzmacniacza, dlatego przed cięciem konieczna jest ponowna kalibracja.
Kalibracja kondensatora w systemie super sterowania jest prosta. Najpierw umieść głowicę tnącą na powierzchni blachy, następnie kliknij przycisk kalibracji w pasku menu CNC, wybierz kalibrację kondensatora i kliknij przycisk. System automatycznie zakończy kalibrację.
