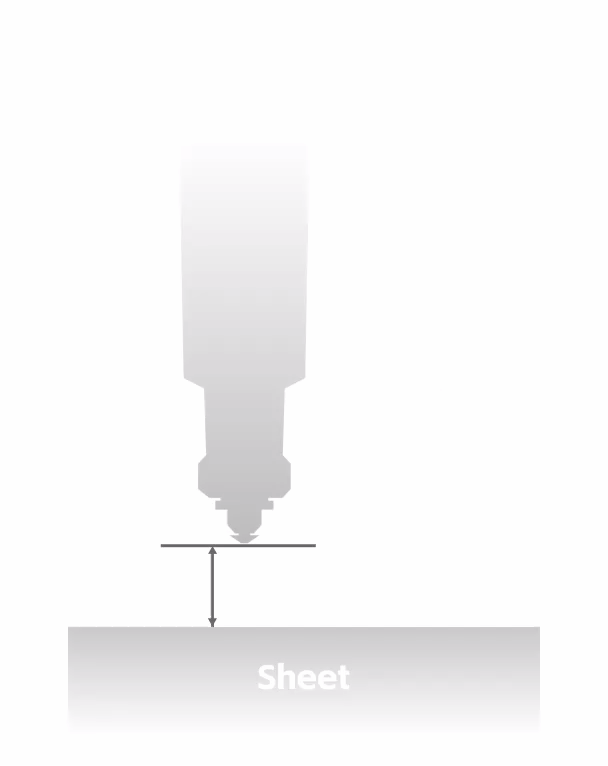

В процессе обработки, чтобы обеспечить стабильную резку, мы хотим, чтобы расстояние между соплом и пластиной оставалось постоянным.
Итак, как система определяет относительное расстояние между пластиной и режущей головкой?
Как правило, основание режущей головки включает емкостный датчик. Когда изменяется расстояние между соплом и заготовкой, значение емкости также изменяется.
В процессе калибровки режущая головка сначала зондирует пластину, при этом высота отмечается как 0, затем перемещается вверх для записи соответствующего значения емкости на основе механического расстояния передачи, формируя кривую емкость-высота. При фактической обработке текущую высоту можно рассчитать, используя значение емкости в реальном времени.
Значение емкости отличается после каждой замены сопла, керамического кольца и усилителя, поэтому необходимо перекалибровать перед резкой.
Калибровка конденсатора в системе управления проста. Сначала расположите режущую головку на поверхности листового металла, затем нажмите кнопку калибровки в меню ЧПУ, выберите калибровку конденсатора и нажмите кнопку. Система автоматически завершит калибровку.
